YZG1-1直通終端接頭
鋼制卡套式管接頭具有連接牢靠、耐壓能力高、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。
性能規范
□ 制造標準：GB3733.1～3765-83；
□ 公稱壓力：25MPa.40MPa；
□ 適用溫度：≤450℃；
□ 適用介質：油、水、氣等非腐蝕性或有腐蝕性介質；
□ 制造材料：20#,1Cr18Ni9Ti,oCri8Ni12Mo2Ti,316L；
□ 配管：Φ4～Φ42的普通級精度無縫鋼管；
□ 錐管螺紋：ZG,ZM,NPT等。
|

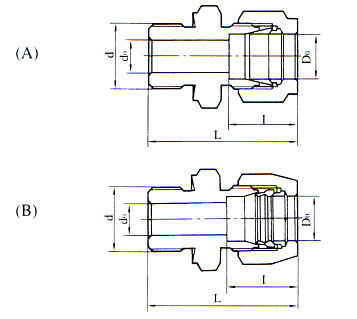

Do |
d |
do |
L |
I |
代 號Code No | |
|
Ⅰ |
Ⅱ | |||||
|
4 |
M10*1 |
3 |
43 |
71 |
16 |
YZG1-1A-M10*1-ф4 |
|
6 |
M10*1 |
4 |
43 |
71 |
16 |
YZG1-1A-M10*1-ф6 |
|
8 |
M10*1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10*1-ф8 |
|
10 |
M10*1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10*1-ф10 |
|
10 |
M14*1.5 |
8 |
54.5 |
86 |
20.5 |
YZG1-1A-M14*1.5-ф10 |
|
12 |
M14*1.5 |
8 |
55.5 |
86 |
23.5 |
YZG1-1A-M14*1.5-ф12 |
|
12 |
M18*1.5 |
10 |
60.5 |
96 |
23.5 |
YZG1-1A-M18*1.5-ф12 |
|
14 |
M10*1 |
5 |
50.5 |
81 |
24.5 |
YZG1-1A-M10*1-ф14 |
|
14 |
M14*1.5 |
8 |
56.5 |
86 |
24.5 |
YZG1-1A-M14*1.5-ф14 |
|
14 |
M18*1.5 |
10 |
61.5 |
96 |
24.5 |
YZG1-1A-M18*1.5-ф14 |
|
14 |
M20*1.5 |
11 |
61.5 |
96 |
24.5 |
YZG1-1A-M20*1.5-ф14 |
|
16 |
M18*1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18*1.5-ф16 |
|
16 |
M22*1.5 |
13 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22*1.5-ф16 |
|
18 |
M18*1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18*1.5-ф18 |
|
18 |
M22*1.5 |
15 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22*1.5-ф18 |
